一、轉子一點接地的危害
發電機轉子一點接地故障是常見的 故障形式之一，發生一點接地故障時勵磁 繞組與地之間尚未形成電氣回路，轉子的勵磁電壓和流過轉子的轉子電流受到的影響很小，所以并不對發電機造成危害，此時可通過轉移負荷，平穩停機后再檢查故障。
二、轉子兩點接地的危害
1、 破壞發電機氣隙磁場的對稱性， 使氣隙磁場發生畸變，氣隙磁通失去平衡，引起發電機劇烈振動，使電機損壞、無功出力降低。汽輪發電機勵磁回路兩點接地還可引起軸系和汽機磁化，后果嚴重。 若裝有橫差保護，還會引起其誤動，因此，轉子一點接地保護動作后要將橫差保護 加上一個短的延時，防止誤動。

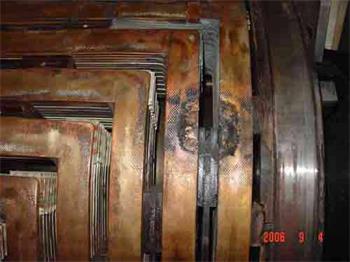

2、兩點接地造成非短路的繞組電流，如果流過轉子本體的短路電流大 ( 通常以 1500 A 為界限 )，熱效應燒損轉子的同時還會使轉子發生緩慢變形，造成偏心，加劇振動。另外，還可能損壞其他勵 磁裝置，導致失磁故障，危及發電機和系統。為確保發電機的運行，當發電機轉子繞組發生一點接地時，應發出信號，運行人員立刻進行處理 ；若發生兩點接地應立即停止發電機的運行。因此， 發電機裝設轉子一點和兩點接地保護是非常必要的。
發電機發生轉子一點接地時，信號警鈴響，“發電機轉子一點接地”光字牌亮，表計指示無異常。轉子回路一點接地時，因一點接地不形成電流回路，故障點無電流通過，勵磁系統仍保持正常狀態，故不影響機組的正常運行。此時，應檢查 “轉子一點接地”保護信號是否能夠復歸。 若能復歸，則為瞬時接地 ；若不能復歸， 應檢查轉子一點接地保護是否正常，若正常，則可利用轉子電壓表通過切換開關測量正、負極對地電壓，鑒定是否發生了接地。若發現某極對地電壓降到零，另一極對地電壓升至全電壓 ( 正、負極之間的電壓值 )，說明確實發生一點接地。
運行人員應按下列步驟處理 ：
1、檢查勵磁回路是否有人工作，如系工作人員引起，應予以糾正；
2、檢查勵磁回路各部位有無明顯損 傷或因臟污接地，若因臟污接地應進行吹掃；
3、對有關回路進行詳細外觀檢查，必要時輪流停用整流柜，以判明是否由于整流柜直流回路接地引起 ；
4、檢查區分接地是在勵磁回路還是在測量保護回路 ；
5、若轉子接地為一點穩定金屬性接地，且無法查明故障點，除加強監視機組運行外，在取得調度同意后，將轉子兩點接地作用于跳閘，并申請盡快停機處理；
6、轉子帶一點接地運行時，若機組又發生欠勵磁或失步，一般可認為轉子已發展為兩點接地，這時轉子兩點接地保護動作跳閘，否則應立即人為停機。
四、轉子兩點接地的現象及處理
內蒙古發電機：當轉子發生兩點接地時，轉子電流表指示劇增，轉子和定子電壓表指示降低，無功功率表指示明顯降低，功率因數提高，甚至進相， “轉子一點接地”光字牌亮，警鈴響，機組振動較大。嚴重時，可能發生發電機失步或失磁保護動作跳閘。兩點接地時，轉子電流增加很多，造成勵磁回路設備過熱甚至損壞。如果其中一點接地發生在轉子繞組內部，部分轉子繞組也要出現過熱。另外，轉子兩點接地使磁場的對稱性遭到破壞，故機組產生強烈振動，特別是兩點接地時除發生刺耳的尖叫聲外，發電機兩端軸承間隙還可能向外噴帶火苗的黑煙。為此，發電機發生轉子兩點接地時，應立即緊急停機。如果“轉子一點按地”未發信號，由于轉子層間短路引起機 組振動超過允許值或轉子電流明顯時，應立即減小負荷，使振動和轉子電流減少至允許范圍。經處理無效時，根據具體情況申請停機。
